Компонентный ремонт платы — это не магия, а последовательная работа руками и глазами. Здесь важны точная диагностика, аккуратная пайка и терпение. Я расскажу простой, понятный порядок действий, чтобы вы представили себе весь процесс от первой проверки до финального теста. Подробнее на сайте.
Эта инструкция не заменит практики, но поможет понять, что делают мастера и почему некоторые поломки лечатся заменой отдельных микросхем или резисторов, а не полной заменой платы.
Подготовка и диагностика
Первый этап — подготовка рабочего места и проверка внешних признаков. Осмотрите плату при хорошем светe и под увеличением: вздутые электролиты, тёмные участки, отпаянные ножки — всё это подсказки. Часто проблема видна сразу.
Далее применяют измерительные приборы. Мультиметр покажет короткие замыкания и обрыв цепей, осциллограф поможет увидеть форму сигналов. Наличие схемы значительно ускоряет поиск неисправности, но опытный мастер может обойтись и без неё.
Инструменты и материалы
Набор инструментов для компонентного ремонта невелик, но каждый предмет нужен. Работа проводится в зоне с защитой от статического электричества, чтобы не повредить чувствительные микросхемы.
| Инструмент | Назначение |
|---|---|

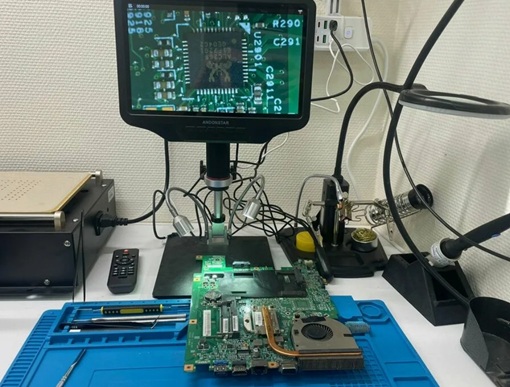

| Микроскоп или лупа | Осмотр микроконтактов и паяных швов |
| Паяльная станция и фен | Точная пайка и нагрев для выпайки компонентов |
| Мультиметр и осциллограф | Диагностика цепей и сигналов |
| Флюс, припой, оплётка | Качественная пайка и очистка платы |
| Пинцеты и держатели | Манипуляция мелкими деталями |
Каждый элемент таблицы пригодится хотя бы раз в процессе. Лучше иметь запас флюса и тонкий припой для SMD-компонентов.
Пошаговый процесс ремонта
Процесс можно разбить на последовательные шаги. Ниже — практическая последовательность, которой придерживаются специалисты.
- Осмотр и фиксация видимых дефектов.
- Измерение ключевых узлов мультиметром и осциллографом.
- Определение виновного компонента и план выпайки.
- Аккуратная выпайка с использованием фена или паяльника.
- Очистка контактных площадок и подготовка под замену.
- Установка нового компонента, пайка и механическая проверка соединений.
- Финальное тестирование и прогон под нагрузкой.
После замены важно прогнать плату в условиях, близких к рабочим. Часто неисправность проявляется только под реальной нагрузкой.
Советы и типичные ошибки
Опыт приходит с практикой, но несколько советов ускорят обучение и уберегут плату от повторных вмешательств.
- Не перегревайте плату; долгое воздействие горячим воздухом разрушает дорожки.
- Используйте достаточный флюс — без него паяные швы ненадёжны.
- Проверяйте полярность и маркировку компонентов перед установкой.
Небрежность на одном из этапов возвращает плату в ремонт ещё раз. Лучше тратить время на аккуратную работу сразу.
Заключение
Компонентный ремонт — это методичный подход: от диагноза до теста. Правильные инструменты, последовательность действий и аккуратность дают шанс вернуть плату к жизни без полной замены. Если вы только начинаете, тренируйтесь на ненужных платах и изучайте схемы — глаза и руки станут точнее.
Впрочем, сложные случаи всё равно потребуют опыта и иногда специализированного оборудования. Но теперь вы знаете, как проходит процесс в общих чертах и с чего начать.
